پاورمیکسر جاسکو JASCO 5004

توضیحات

پاور میکسر جاسکو JASCO 5004؛ پاورمیکسر ۱۲ کاناله با دو FX و آمپلی‌فایر داخلی

پاور میکسر جاسکو JASCO 5004 یک پاورمیکسر ۱۲ کاناله برای اجرای زنده و سیستم‌های صوتی نسبتاً گسترده است که بخش میکسر، پردازنده افکت و آمپلی‌فایر داخلی را در یک دستگاه ترکیب می‌کند. ساختار ۸ کانال مونو به‌همراه دو کانال استریو، دو پردازنده FX، اکولایزر گرافیکی استریو، فانتوم پاور ۴۸ ولت و امکانات پخش و ارتباطی متعدد، انعطاف مناسبی برای مدیریت میکروفون‌ها، سازها و منابع مختلف صوتی فراهم می‌کند.

روی دستگاه توان ۲ × ۱۵۰۰ وات در ۴ اهم درج شده است. از آنجا که این عدد به‌صورت مشخصه روی دستگاه ارائه می‌شود و دیتاشیت رسمی مستقلی برای تعیین روش اندازه‌گیری آن در دسترس نیست، بهتر است این مشخصه به همان صورت «توان درج‌شده توسط سازنده روی دستگاه» در نظر گرفته شود و از تعبیر آن به‌عنوان RMS یا Continuous بدون اطلاعات تکمیلی خودداری شود.

ساختار ۱۲ کاناله JASCO 5004

پاورمیکسر JASCO 5004 در مجموع ۱۲ کانال ورودی در اختیار کاربر قرار می‌دهد. کانال‌های ۱ تا ۸ به‌صورت مونو طراحی شده‌اند و برای هرکدام ورودی ترکیبی XLR و جک ۶.۳۵ میلی‌متری Mic/Line در نظر گرفته شده است. این بخش برای اتصال میکروفون، گیرنده میکروفون بی‌سیم، ساز و منابع Line مناسب است.

کانال‌های ۹/۱۰ و ۱۱/۱۲ نیز به‌صورت استریو با ورودی‌های Left و Right طراحی شده‌اند و برای تجهیزاتی مانند کیبورد، کارت صدا، پلیر، لپ‌تاپ یا سایر منابع استریو کاربرد دارند.

• تعداد کانال: ۱۲ کانال
• کانال‌های مونو: ۸ کانال؛ ۱ تا ۸
• ورودی مونو: Combo XLR / TRS 6.35mm Mic/Line
• کانال استریو اول: ۹/۱۰
• کانال استریو دوم: ۱۱/۱۲
• Gain: کنترل مستقل برای کانال‌های اصلی
• Peak LED: نشانگر پیک برای کنترل سطح سیگنال
• Pan / Balance: برای جانمایی سیگنال در میکس استریو

اکولایزر سه‌باند مستقل برای کانال‌ها

یکی از بخش‌های مهم پاور میکسر جاسکو 5004، اکولایزر سه‌باند روی کانال‌ها است. این EQ به صدابردار اجازه می‌دهد قبل از ورود سیگنال هر کانال به میکس اصلی، رنگ صوتی آن را متناسب با میکروفون، ساز و شرایط سالن اصلاح کند.

• HIGH: حدود ۱۲ کیلوهرتز با محدوده تنظیم حدود ±۱۵ دسی‌بل
• MID: حدود ۲.۵ کیلوهرتز با محدوده تنظیم حدود ±۱۵ دسی‌بل
• LOW: حدود ۸۰ هرتز با محدوده تنظیم حدود ±۱۵ دسی‌بل

بخش LOW برای کنترل حجم و گرمای فرکانس‌های پایین، MID برای کنترل محدوده حضور و وضوح گفتار و HIGH برای تنظیم شفافیت فرکانس‌های بالا کاربرد دارد. در اجرای وکال و مداحی، استفاده صحیح از این سه باند می‌تواند به افزایش وضوح صدا و کنترل بهتر فیدبک کمک کند.

دو مسیر FX و پردازشگر افکت داخلی

JASCO 5004 نسبت به یک پاورمیکسر ساده، بخش افکت کامل‌تری دارد. روی کانال‌ها مسیرهای FX Send 1 و FX Send 2 دیده می‌شوند که امکان ارسال مستقل سیگنال هر کانال به دو بخش پردازش افکت را فراهم می‌کنند.

وجود دو مسیر افکت به صدابردار اجازه می‌دهد برای مثال دو پردازش متفاوت برای وکال، مداحی یا سایر ورودی‌ها ایجاد کند و مقدار ارسال هر کانال را به‌صورت جداگانه تنظیم کند.

۱۲۸ پریست DSP و افکت‌های متنوع

طبق لیست چاپ‌شده روی پنل دستگاه، بخش DSP پاورمیکسر JASCO 5004 شامل ۱۲۸ پریست افکت است. در میان برنامه‌های درج‌شده روی دستگاه، انواع مختلف Reverb، Delay و افکت‌های Modulation دیده می‌شوند.

• Hall Reverb
• Room Reverb
• Stage Reverb
• KTV Reverb
• Delay
• Stereo Delay
• Chorus
• Flanger
• Phaser
• Tremolo
• Wah-Wah
• حالت‌های ترکیبی افکت

کنترل پارامتر افکت و قابلیت Tap Tempo نیز امکان هماهنگ‌کردن بهتر برخی افکت‌های زمانی مانند Delay با سرعت اجرای موسیقی را فراهم می‌کنند.

اکولایزر گرافیکی استریو ۷ باند

علاوه بر EQ سه‌باند کانال‌ها، JASCO 5004 یک Graphic Equalizer استریو ۷ باند نیز برای پردازش کلی خروجی دارد. این بخش برای اصلاح پاسخ کلی سیستم صوتی نسبت به آکوستیک سالن یا بلندگوهای مورد استفاده کاربرد دارد.

• ۶۳ هرتز
• ۱۶۰ هرتز
• ۴۰۰ هرتز
• ۱ کیلوهرتز
• ۲.۵ کیلوهرتز
• ۶.۳ کیلوهرتز
• ۱۶ کیلوهرتز

محدوده تنظیم این اکولایزر حدود ±۱۲ دسی‌بل است. بهتر است از Graphic EQ برای اصلاح کنترل‌شده سیستم استفاده شود و از افزایش شدید چند باند به‌صورت هم‌زمان خودداری شود؛ زیرا این کار می‌تواند هد‌روم سیستم را کاهش داده و احتمال فیدبک یا کلیپ را افزایش دهد.

فانتوم پاور +48V

Phantom Power +48V امکان استفاده از میکروفون‌های کاندنسر سازگار را از طریق ورودی‌های XLR فراهم می‌کند. این قابلیت برای میکروفون‌های استودیویی، برخی میکروفون‌های ساز و میکروفون‌های کاندنسر مورد استفاده در اجرای زنده اهمیت دارد.

پیش از فعال‌کردن فانتوم پاور باید تجهیزات متصل به ورودی‌ها بررسی شوند. همچنین توصیه می‌شود هنگام فعال یا غیرفعال‌کردن +48V، سطح Master و کانال‌ها پایین باشد تا صدای ناگهانی به بلندگوها ارسال نشود.

USB، Bluetooth و اتصال PC

در بخش دیجیتال، پاور میکسر جاسکو JASCO 5004 به چند رابط کاربردی مجهز شده است. درگاه USB-A برای بخش مدیا و پخش فایل در نظر گرفته شده و Bluetooth نیز امکان اتصال بی‌سیم منبع پخش سازگار را فراهم می‌کند.

وجود رابط USB-B / PC نیز روی دستگاه امکان اتصال به کامپیوتر را فراهم می‌کند. با توجه به نبود دیتاشیت رسمی دقیق برای عملکرد USB-B، قابلیت‌هایی مانند تعداد کانال ضبط یا نرخ نمونه‌برداری آن نباید بدون بررسی عملی نسخه دستگاه به‌صورت قطعی اعلام شوند.

خروجی‌های Main و AUX

JASCO 5004 برای اتصال به تجهیزات جانبی، پاور آمپلی‌فایر، اسپیکر اکتیو، رکوردر و سیستم مانیتورینگ خروجی‌های متنوعی ارائه می‌دهد.

• Main Output: خروجی XLR چپ و راست
• Main Out: خروجی جک ۶.۳۵ میلی‌متری Left / Right
• AUX Send: خروجی جک ۶.۳۵ میلی‌متری
• Headphone: خروجی هدفون ۶.۳۵ میلی‌متری
• Phone Volume: کنترل مستقل ولوم هدفون
• Tape Input: ورودی استریو RCA
• Tape / Record Output: خروجی استریو RCA
• Foot Switch: ورودی کنترل پایی برای عملکردهای سازگار

فیدرهای Master و کنترل بخش‌های مختلف

برای مدیریت میکس نهایی، بخش Master پاورمیکسر JASCO 5004 کنترل‌های جداگانه‌ای برای مسیرهای مختلف دارد. فیدرهای Effect 1 و Effect 2 امکان کنترل سطح برگشتی دو پردازشگر افکت را فراهم می‌کنند و مسیرهای CD Input، Send AUX و Main L/R نیز کنترل مستقل دارند.

متر LED چندمرحله‌ای خروجی نیز به کاربر کمک می‌کند سطح سیگنال اصلی را مشاهده کرده و از ورود مداوم خروجی به محدوده کلیپ جلوگیری کند.

توان ۲ × ۱۵۰۰ وات در ۴ اهم

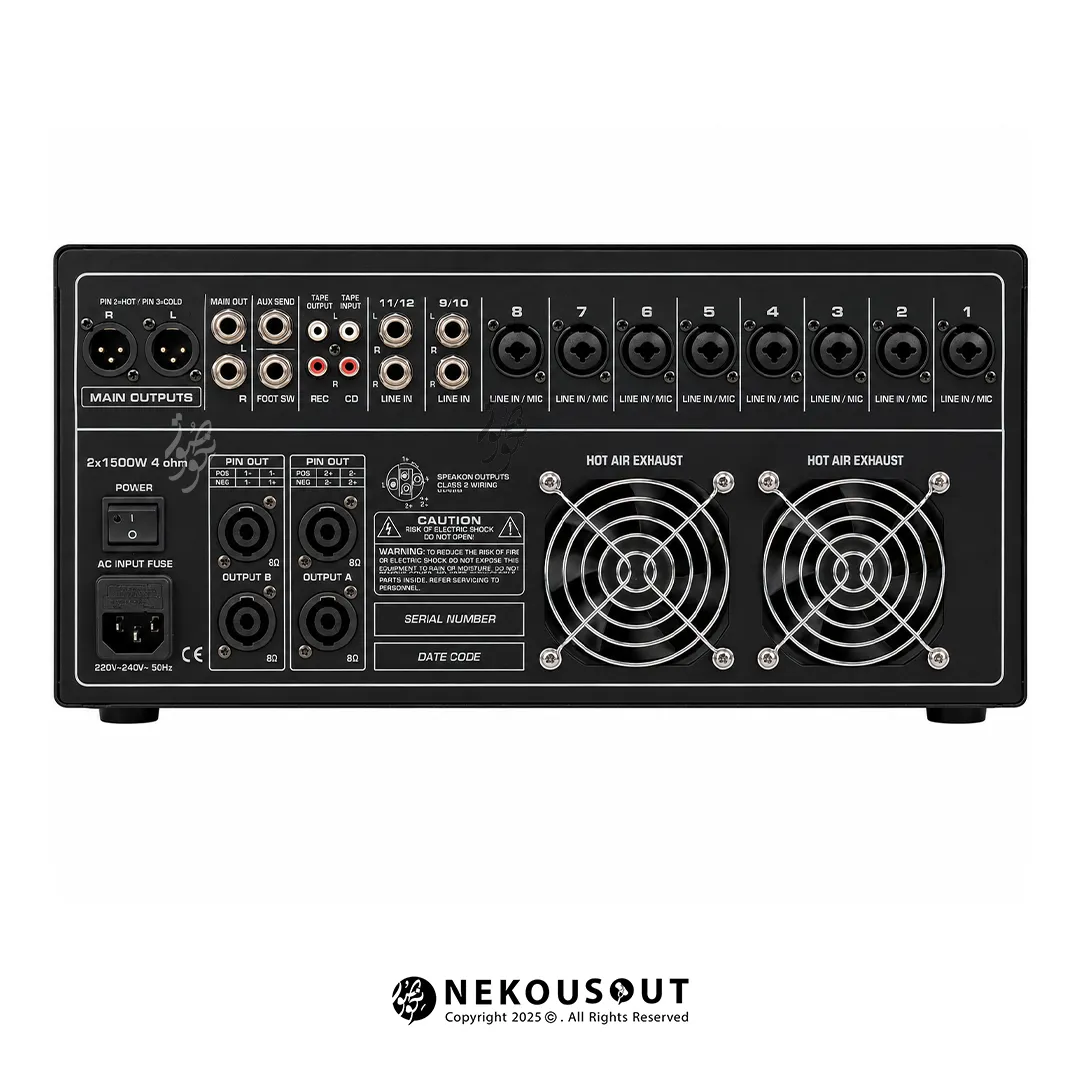

روی دستگاه توان ۲ × ۱۵۰۰ وات در امپدانس ۴ اهم درج شده است. پاور داخلی به دو بخش Output A و Output B تقسیم شده و در قسمت پشت دستگاه چهار کانکتور قفل‌شونده از نوع Speakon-type برای اتصال بلندگوهای پسیو دیده می‌شود.

در کنار کانکتورهای خروجی نیز عبارت ۸ اهم دیده می‌شود. با توجه به اینکه توان ۲ × ۱۵۰۰ وات برای بار ۴ اهم درج شده اما هر کانکتور دارای نشانه ۸ اهم است، آرایش دقیق سوکت‌های هر خروجی و نحوه رسیدن به بار ۴ اهم باید از روی سیم‌بندی دستگاه یا دفترچه همان نسخه بررسی شود. نباید بدون تأیید فرض کرد که هر چهار سوکت خروجی مستقل هستند.

در هر صورت هنگام اتصال باند پسیو، محاسبه امپدانس نهایی بسیار مهم است. اتصال بار پایین‌تر از محدوده مجاز می‌تواند باعث افزایش دمای طبقه توان، فعال‌شدن مدار حفاظتی یا آسیب به آمپلی‌فایر شود.

سیستم خنک‌کننده دو فن

در قسمت پشت JASCO 5004 دو فن بزرگ برای خنک‌کردن بخش آمپلی‌فایر داخلی دیده می‌شود. در اجراهای طولانی و زمانی که پاور در سطح خروجی بالا کار می‌کند، گردش هوای آزاد در اطراف دستگاه اهمیت زیادی دارد.

به همین دلیل بهتر است پاورمیکسر به دیوار یا سطحی که مسیر فن‌ها را مسدود می‌کند نچسبد و هنگام استفاده داخل کیس نیز فضای کافی برای ورود و خروج هوا وجود داشته باشد.

برق ورودی و ساختار مناسب حمل

برق ورودی دستگاه AC 220 تا 240 ولت / 50 هرتز است و در قسمت ورودی برق، فیوز محافظ نیز دیده می‌شود. دو دستگیره فلزی جانبی نیز جابه‌جایی این پاورمیکسر نسبتاً بزرگ را آسان‌تر می‌کنند.

پاور میکسر JASCO 5004 برای چه کسانی مناسب است؟

ترکیب ۱۲ کانال ورودی، دو پردازشگر افکت، اکولایزر گرافیکی، آمپلی‌فایر داخلی و خروجی‌های متنوع باعث می‌شود JASCO 5004 برای سیستم‌هایی که هم‌زمان چند میکروفون و منبع صوتی دارند مناسب باشد. از کاربردهای آن می‌توان به هیئت و مراسم مذهبی، اجرای زنده، سالن اجتماعات، گروه‌های موسیقی، برنامه‌های فرهنگی، مدارس و مجموعه‌های دارای باند پسیو اشاره کرد.

جمع‌بندی

پاور میکسر جاسکو JASCO 5004 یک پاورمیکسر ۱۲ کاناله با ۸ ورودی مونو، دو ورودی استریو، دو پردازشگر FX، ۱۲۸ پریست DSP، اکولایزر سه‌باند کانال، اکولایزر گرافیکی استریو ۷ باند، فانتوم پاور ۴۸ ولت، USB، Bluetooth و آمپلی‌فایر داخلی است.

توان ۲ × ۱۵۰۰ وات در ۴ اهم روی دستگاه درج شده است؛ اما چون دیتاشیت رسمی دقیقی برای روش اندازه‌گیری این توان پیدا نشد، بهتر است این عدد به‌عنوان مشخصه درج‌شده سازنده در نظر گرفته شود و بدون مدرک به‌عنوان توان RMS معرفی نشود. با تنظیم صحیح Gain، افکت، اکولایزر و تطبیق درست امپدانس بلندگوها، JASCO 5004 می‌تواند مرکز یک سیستم صوتی نسبتاً کامل برای اجرای زنده و مراسم باشد.
