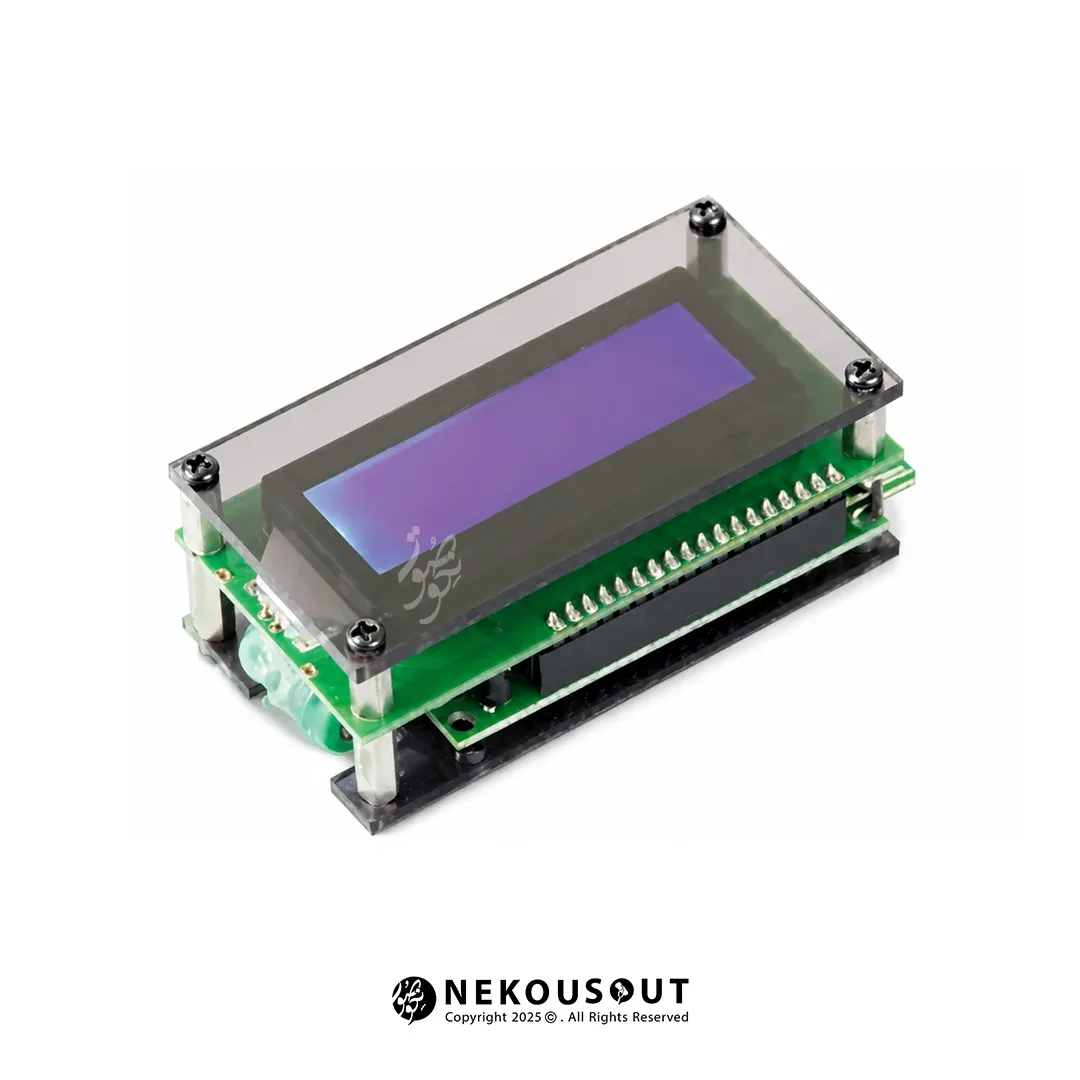

معرفی ماژول اذانگو و زنگ هوشمند رایانیک – راهکاری تخصصی برای تولیدکنندگان تجهیزات
ماژول اذانگو و زنگ هوشمند رایانیک (Rayanic) یک محصول تخصصی در دسته قطعات الکترونیک و ماژولهای آماده (OEM) است که برای تولیدکنندگان آمپلیفایر، سازندگان تابلوهای LED، شرکتهای فعال در حوزه سیستمهای صوتی، پیجینگ و اعلان عمومی طراحی شده است. این ماژول تمامی قابلیتهای پیشرفته اذانگوی خودکار رایانیک (شامل محاسبهگر جهانی اوقات شرعی شیعه و سنی، سیستم موقعیتیاب GPS با آنتن اکتیو، برنامهریزی ۶۴ زنگ در شبانهروز، دو خروجی صدا، خروجی رله برای کنترل تجهیزات جانبی و رابط کاربری LCD) را در یک برد جمعوجور و قابل نصب روی محصولات دیگر ارائه میدهد.
ارتباط سریال (Serial Communication) – قلب ارتباط ماژول با دستگاه میزبان
یکی از مهمترین ویژگیهای این ماژول، قابلیت ارتباط سریال (UART – RS232 / TTL) جهت انتقال دادهها به دستگاه میزبان (Host Device) است. این ارتباط به تولیدکنندگان اجازه میدهد اطلاعات زیر را از ماژول دریافت کرده و روی محصول خود نمایش دهند یا پردازش نمایند:
- اوقات شرعی دقیق (اذان صبح، طلوع آفتاب، ظهر شرعی، غروب آفتاب، اذان مغرب و نیمه شب) به صورت لحظهای و بر اساس موقعیت جغرافیایی واقعی
- ساعت و تاریخ شمسی/قمری دقیق (همگام شده با ماهوارههای GPS با دقت ۶۰ میکروثانیه)
- موقعیت جغرافیایی (طول و عرض جغرافیایی، ارتفاع از سطح دریا) – قابل استفاده برای اهداف جانبی مانند نمایش جهت قبله
- وضعیت پخش (در حال پخش اذان، زنگ، قرآن، دعا) و زمان باقیمانده تا رویداد بعدی
- هرگونه داده سفارشی که مطابق نیاز تولیدکننده در نرمافزار ماژول تعریف شود
پروتکل سریال استاندارد (با قابلیت سفارشیسازی) به دستگاه میزبان اجازه میدهد بدون نیاز به محاسبات پیچیده نجومی یا سختافزار GPS جداگانه، از تمام قابلیتهای زمانبندی و اوقات شرعی ماژول بهره ببرد.
قابلیتهای کامل اذانگو و زنگ هوشمند در یک ماژول جمعوجور
این ماژول تمامی مشخصات و قابلیتهای نسل جدید محصولات اذانگو و زنگ هوشمند رایانیک را در خود دارد:
محاسبهگر جهانی اوقات شرعی (شیعه و سنی)
ماژول مجهز به پیشرفتهترین الگوریتمهای محاسبه اوقات شرعی است که تمامی فرمولهای رایج فقهی شیعه و سنی در جهان را پوشش میدهد. این قابلیت به دستگاه میزبان اجازه میدهد بدون نیاز به جداول سالانه و تنظیمات دستی فصلی، زمانهای شرعی دقیق را دریافت کند.
سیستم موقعیتیاب GPS با آنتن اکتیو
ماژول دارای ماژول GPS گیرنده با قابلیت اتصال به آنتن اکتیو خارجی (Active Antenna) است. این سیستم ساعت و تاریخ را با دقت میکروثانیه و مختصات جغرافیایی محل نصب را دریافت میکند. در صورت قطع سیگنال، یک باتری داخلی (یا خازن حافظه) زمان و تنظیمات را حفظ میکند.
برنامهریزی ۶۴ زنگ در شبانهروز
ماژول قابلیت ذخیره و اجرای ۶۴ زنگ مجزا در طول شبانهروز (بدون محدودیت شیفت) را دارد. هر زنگ میتواند بر اساس زمان ثابت یا اوقات شرعی (با قابلیت تنظیم افست زمانی مثبت/منفی) برنامهریزی شود.
خروجی صدا و رله (Relay Output)
ماژول دارای خروجی صدای آنالوگ Line Out (استریو/مونو) با کیفیت بالا برای اتصال به ورودی آمپلیفایر میزبان است. همچنین یک یا چند خروجی رله (با قابلیت ایزولاسیون اپتوکوپلر) برای کنترل مستقیم تجهیزات جانبی (مانند زنگ فیزیکی، چراغ اعلان، سوئیچر برق) تعبیه شده است.
حافظه داخلی برای ذخیره فایلهای صوتی
ماژول دارای حافظه فلش داخلی (قابل ارتقا از طریق Micro SD) برای ذخیره فایلهای صوتی اذان، قرآن، ادعیه، ملودیهای زنگ و پیغامهای صوتی میباشد. فایلها با فرمت MP3 یا WAV (با قابلیت سفارشیسازی) قابل بارگذاری هستند.
مناسب برای تابلوهای نمایش LED و کاربردهای بصری
یکی از کاربردهای اصلی این ماژول، استفاده در **تابلوهای نمایش LED (الای دی)** است که نیاز به نمایش اوقات شرعی، ساعت و تاریخ دارند. با اتصال ماژول به برد کنترل تابلو LED از طریق پورت سریال، دادههای زیر به صورت لحظهای قابل نمایش هستند:
- ساعت و دقیقه (به صورت دیجیتال یا آنالوگ گرافیکی)
- تاریخ شمسی (روز، ماه، سال) و قمری (در صورت نیاز)
- اوقات شرعی (به صورت متن: اذان صبح: ۰۵:۲۲، طلوع: ۰۶:۴۸، …)
- وضعیت اتصال GPS (دریافت سیگنال یا عدم دریافت)
- پیامهای متنی دلخواه (با قابلیت ارسال از طریق سریال)
این قابلیت برای مساجد، حسینیهها، مدارس، ادارات و مراکز خرید که تابلوهای LED اطلاعرسانی نصب کردهاند، بسیار ارزشمند است و نیاز به سختافزار جداگانه برای محاسبه اوقات شرعی را برطرف میکند.
نحوه یکپارچهسازی (Integration) با محصولات تولیدکنندگان
فرایند یکپارچهسازی ماژول رایانیک با محصول تولیدکننده معمولاً شامل مراحل زیر است:
مشاوره و تحلیل نیاز
تیم فنی رایانیک با تولیدکننده محترم جلسات مشاوره برگزار کرده و نیازهای خاص محصول (نوع ارتباط سریال، ولتاژ تغذیه، ابعاد برد، دقت مورد نیاز، قابلیتهای نرمافزاری سفارشی) را تحلیل میکند.
سفارشیسازی سختافزاری و نرمافزاری
بر اساس نیاز تولیدکننده، ماژول در ابعاد مشخص، با کانکتورهای استاندارد (مثلاً پین هدر 2.54mm، کانکتور Molex یا فلت) و با نرمافزار سفارشی (رابط کاربری اختصاصی، پروتکل سریال منحصر به فرد، فایلهای صوتی پیشفرض مشخص) عرضه میشود.
ارسال نمونه (Sample) و مستندات فنی
نمونه اولیه ماژول به همراه مستندات فنی کامل (دیتاشیت، راهنمای پروتکل ارتباط سریال، نقشه ابعادی و پیناوت، مدارک گواهینامهها) در اختیار تیم فنی تولیدکننده قرار میگیرد.
پشتیبانی فنی در مرحله تست و تولید
تیم رایانیک در مرحله تست و یکپارچهسازی ماژول بر روی برد اصلی محصول، پشتیبانی فنی ارائه میدهد تا اطمینان حاصل شود ارتباط سریال، تغذیه و عملکرد صوتی/رله به درستی انجام میشود.
مشخصات فنی کلیدی ماژول (قابل سفارشیسازی)
مشخصات فنی پایه ماژول اذانگو و زنگ هوشمند رایانیک به شرح زیر است. لازم به ذکر است اکثر این موارد بر اساس نیاز تولیدکننده قابل تغییر (Customizable) میباشند:
- ولتاژ تغذیه: ۵ ولت DC (قابل تنظیم تا ۲۴ ولت با افزودن رگولاتور داخلی)
- مصرف جریان: کمتر از ۱۰۰ میلیآمپر (بدون احتساب ماژول GPS و آنتن فعال)
- پردازشگر مرکزی: ARM Cortex-M Series یا معادل آن با حافظه کافی برای ذخیره تنظیمات و فایلهای صوتی
- ارتباط سریال: UART (TTL Level – 3.3V یا 5V) با نرخ بود قابل تنظیم (معمولاً ۹۶۰۰ یا ۱۱۵۲۰۰ bps)
- خروجی صدا: خطی (Line Out) با دامنه ۱ ولت پیک تا پیک (قابل تنظیم با پتانسیومتر)
- خروجی رله: ۱ یا ۲ کانال (با قابلیت تحمل جریان ۵ آمپر در ۲۲۰ ولت، قابل ارتقا با رله خارجی)
- واسط کاربری: قابلیت اتصال به صفحه کلید ماتریسی ۴x۴ و LCD گرافیکی یا کاراکتری (اختیاری)
- ذخیرهسازی: حافظه فلش داخلی (۴ مگابایت به بالا) + درگاه Micro SD (اختیاری)
- دمای کاری: منفی ۲۰ تا مثبت ۷۰ درجه سانتیگراد (برای استفاده در محصولات صنعتی)
مدارک فنی و گواهینامهها
ماژول اذانگو و زنگ هوشمند رایانیک دارای مدارک فنی کامل و گواهینامههای بینالمللی (قابل ارائه به تولیدکنندگان) میباشد تا فرایند اخذ تأییدیههای نهایی محصول نهایی (مانند CE، RoHS و استانداردهای داخلی) برای تولیدکننده تسهیل گردد.
- دیتاشیت فنی کامل (Technical Datasheet) شامل مشخصات الکتریکی، ابعاد، پیناوت و دایاگرام بلوکی
- راهنمای پروتکل ارتباط سریال (Serial Communication Protocol Guide) با مثالهای کدنویسی
- گواهی CE (EMC و LVD) برای ماژول پایه
- گواهی RoHS (عاری از مواد خطرناک)
- گزارشهای تست محیطی (دما، رطوبت، لرزش) بر اساس استانداردهای صنعتی
